在材料科学、电子显微分析、能源材料、光电器件和功能薄膜研发中，真空镀膜设备早已不是实验室里的“辅助工具”，而是决定样品质量、数据稳定性和研发节奏的关键环节。

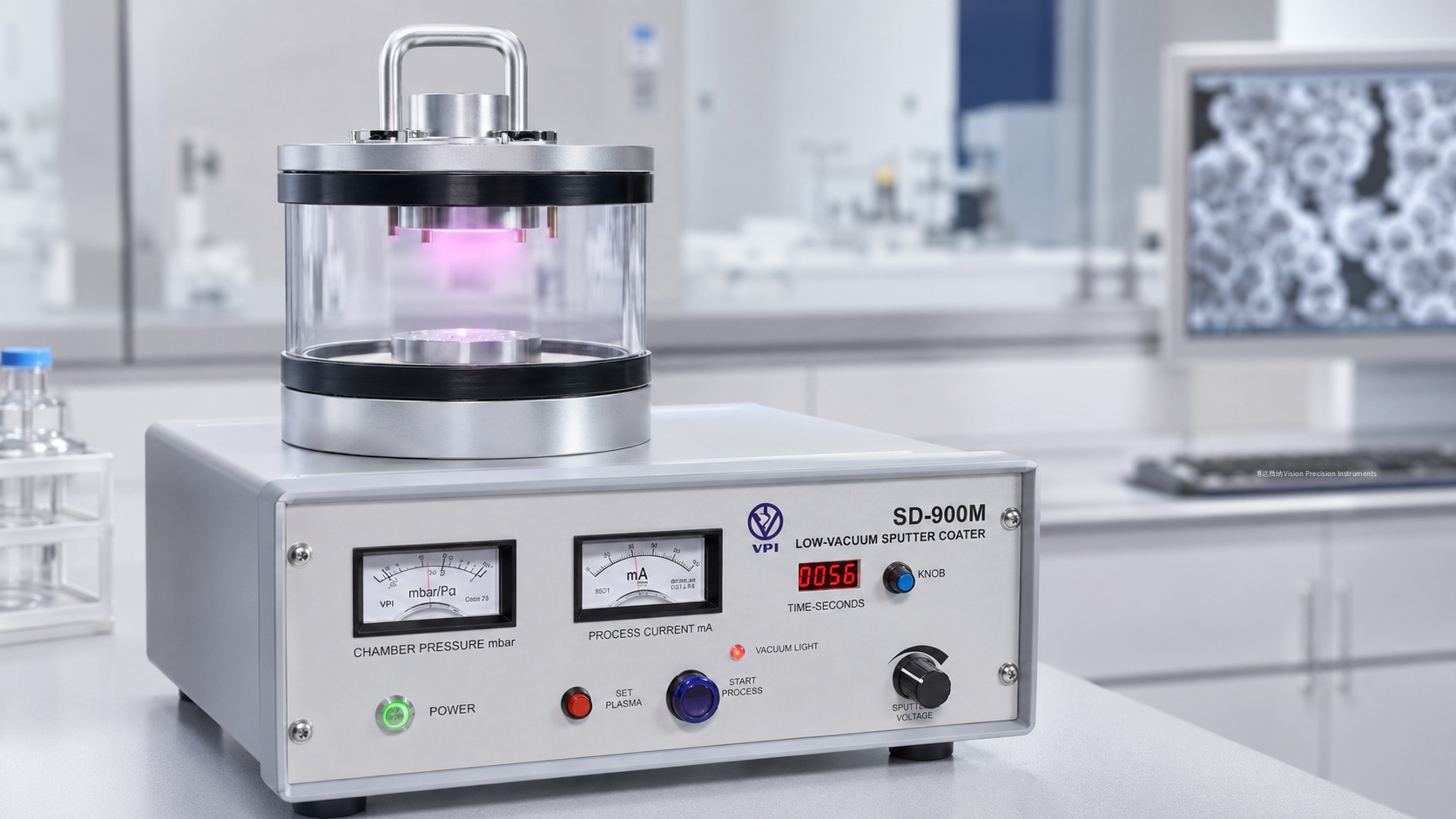

对于 SEM 用户而言，镀膜的价值很直接：让非导电或弱导电样品在高真空和高倍率观察下减少充电效应，获得更清晰、更稳定、更可重复的图像。VPI SD-900M 的市场语言不应只停留在“可以镀金/镀铂”，而应强调它如何融入日常工作流：样品放入、抽真空、设定时间与电流、完成导电薄膜制备，最后进入 SEM 观察。
